モータをRS485通信でコントロール

RS485通信搭載モータ

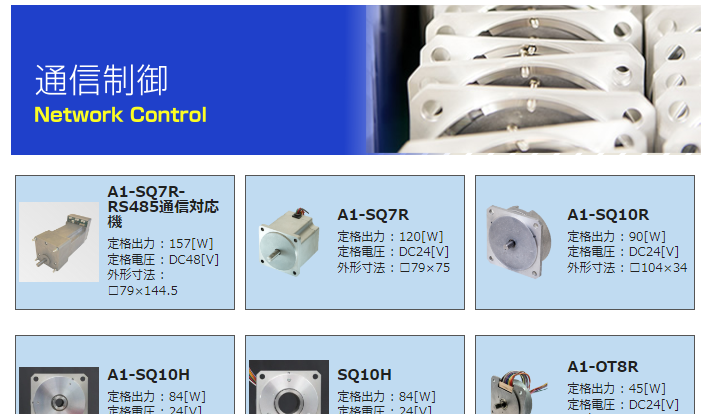

弊社のモータにはRS485通信を搭載可能な機種が多数ございます

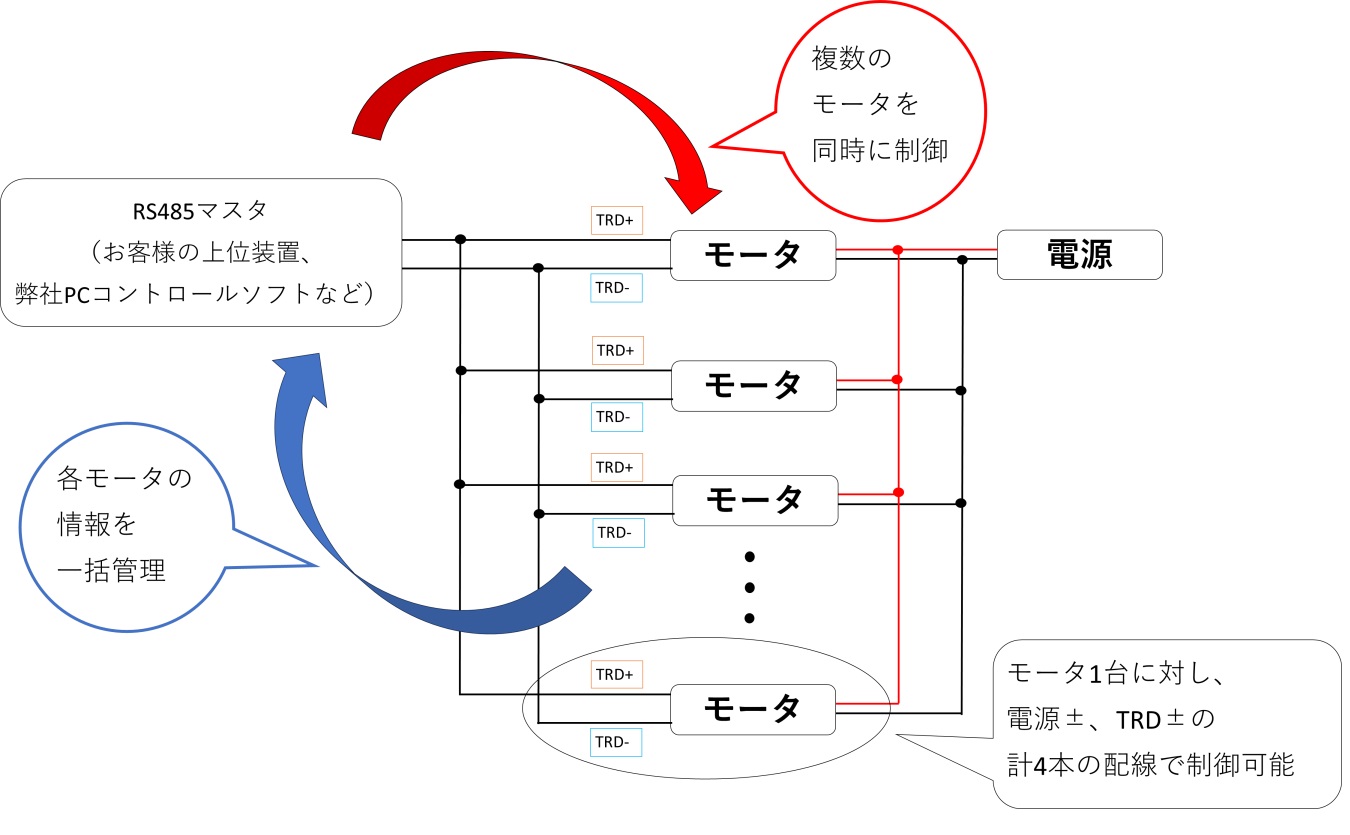

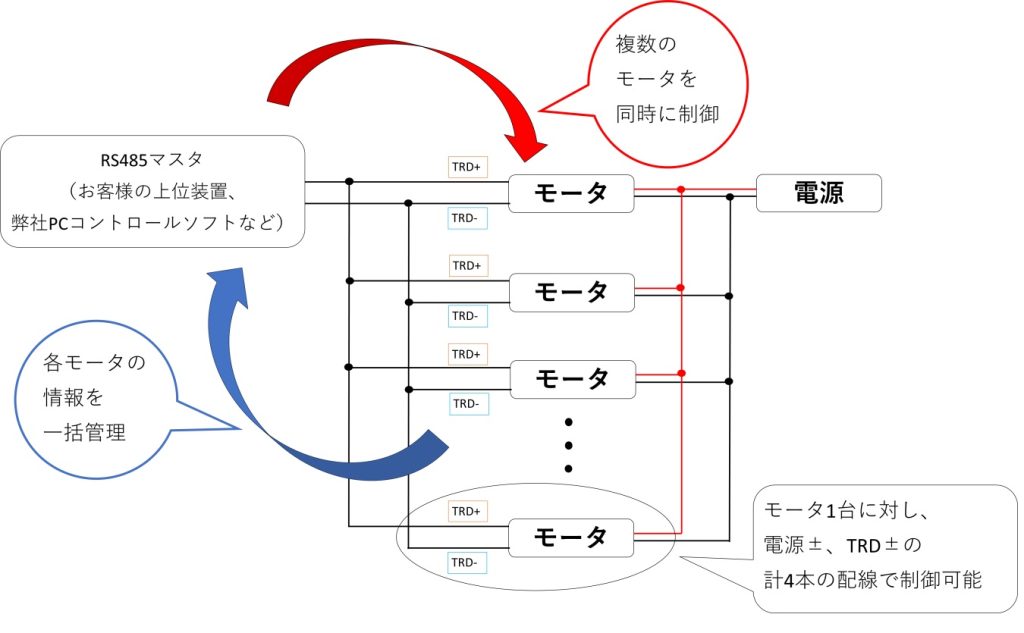

RS485通信を搭載することで、
①複数モータの同時制御
②モータ運転状況の一括監視
③省配線
などをおこなうことができます。

弊社のA1シリーズモータなら、モータ内に制御基板を内蔵しています。
だから、電源±とTRD±およびGNDの計5本の配線で制御可能。
圧倒的な省スペース・省配線を実現できます。
※一部A1は通信回路のみ別置きとなります

※通信回路搭載の基板内蔵タイプモータの場合
※I/O配線を別途し、通信とI/Oを使い分けることもできます。

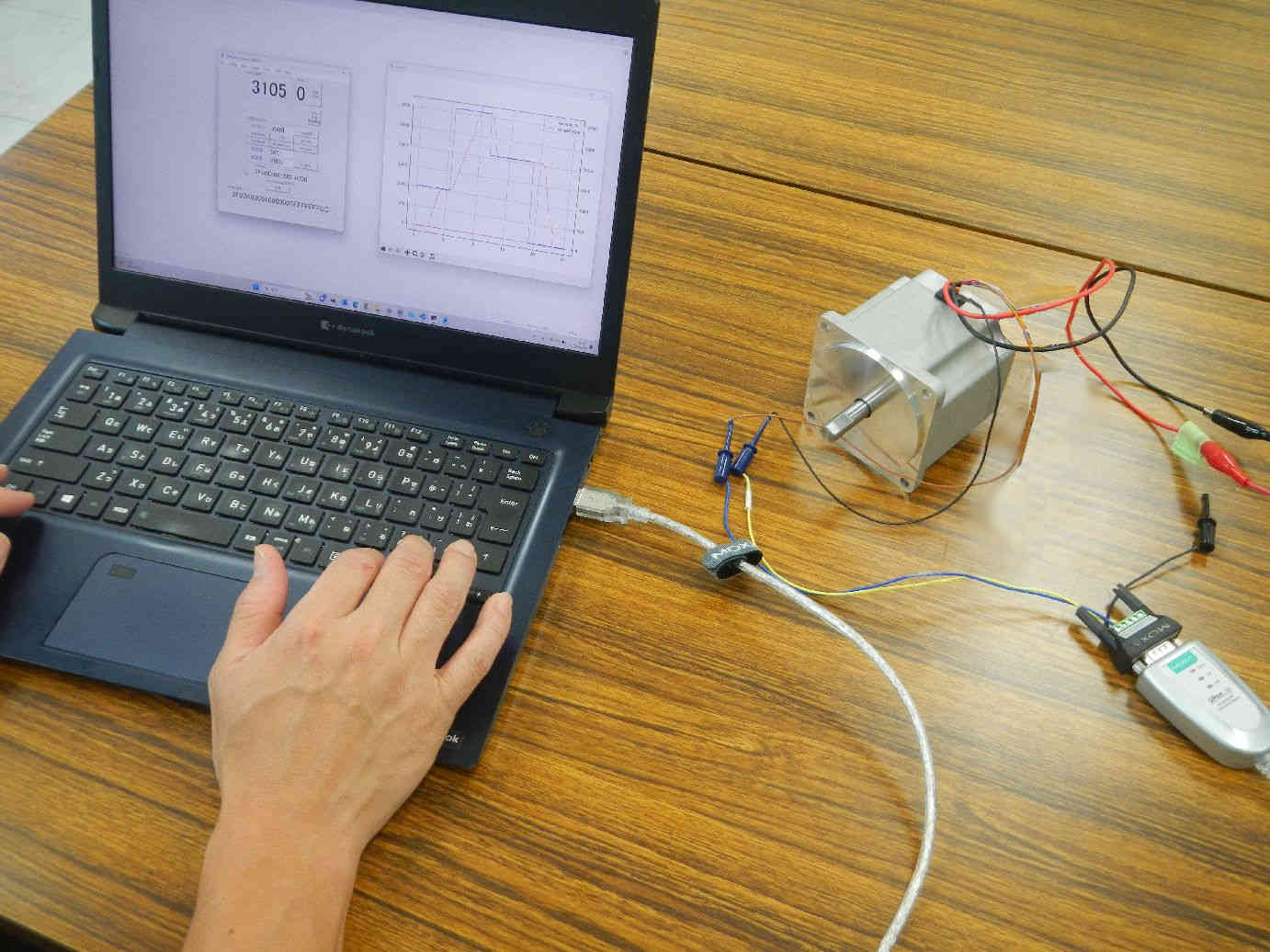

弊社開発の専用ソフトにより、PCからRS485通信でモータを制御できます。

モータのRUN/STOP、回転方向、回転速度、サーボブレーキを操作でき、現在回転速度、アラーム状態を表示できます。
回転速度、電流値のログを保存し、グラフ化することができます。

弊社のA1シリーズモータなら、モータ内に制御基板を内蔵しています。

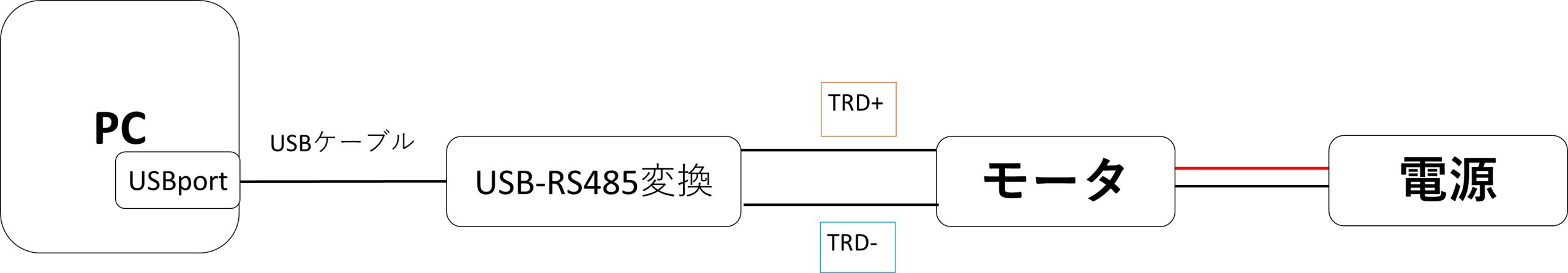

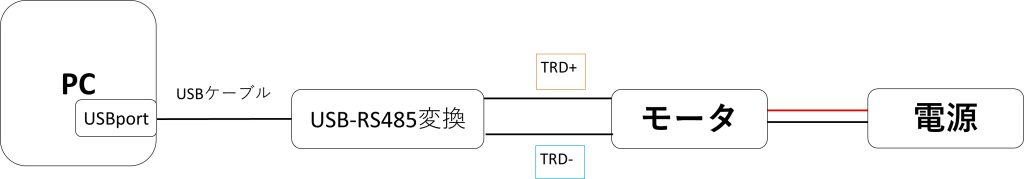

だから、PCのUSBポートから、USB-RS485通信変換器を通し、TRD+とTRD-(およびGND)の3本の配線と電源±をモータにつなぐだけの簡単配線でモータを制御できます。

※画面は開発中のものです。

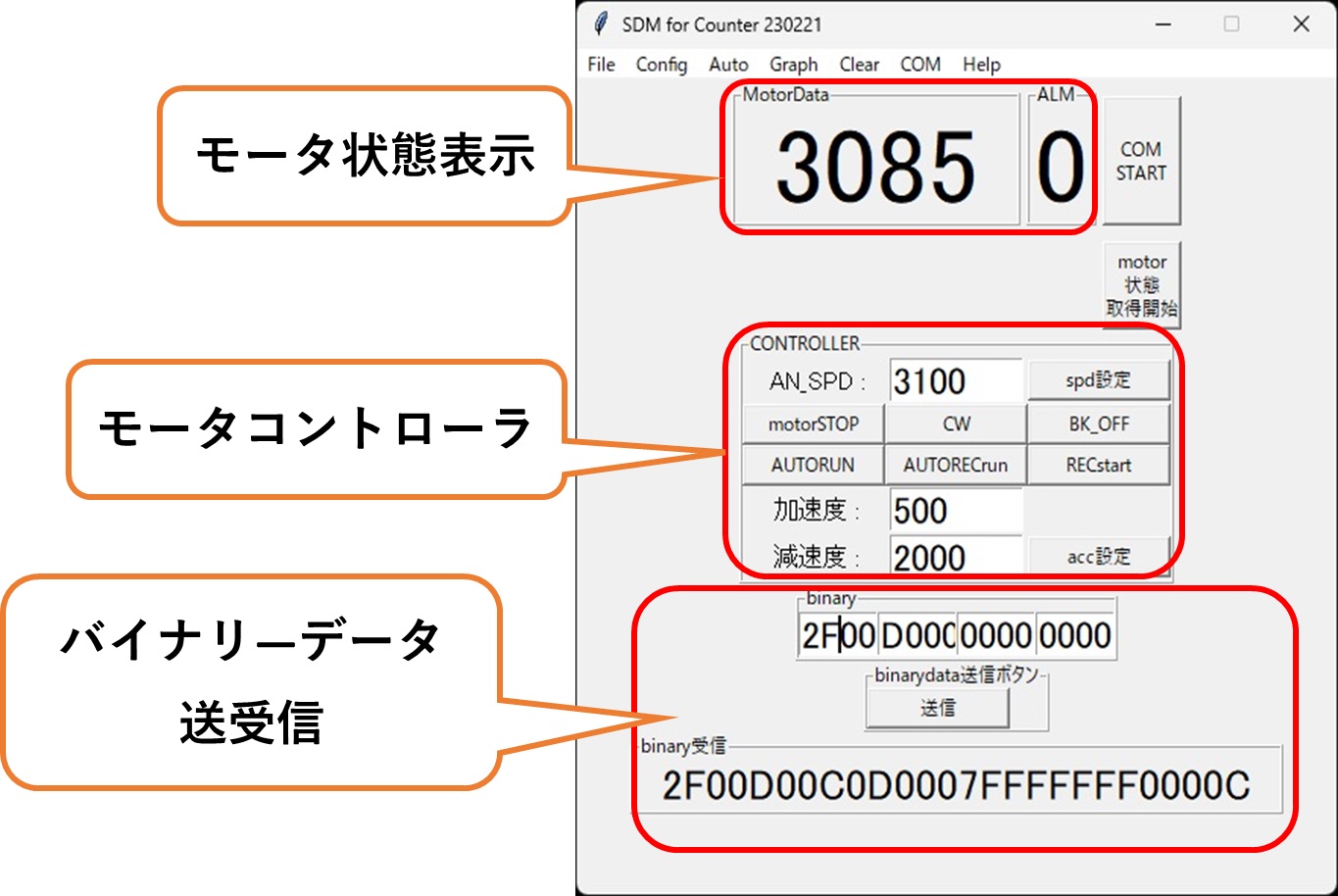

●モータ状態表示

・MotorData	モータの速度を表示します。CW回転は＋、CCW回転は-で表示します。
・ALM	モータのアラームを表示します。アラームなしが０です。

その他、表示したいモータパラメータがありましたらご相談ください。

●モータコントローラ

・AN_SPD	任意の回転数を入力できます。
・spd設定	入力した任意の回転数を、モータに送信します。
・motorRUN 　motorSTOP	モータを回転/停止します。
・CW 　CCW	モータの回転方向を変更します。
・BK_ON 　BK_OFF	サーボブレーキのON/OFFを切り替えます。
・AUTORUN 　AUTOSTOP	作成した自動運転ファイルを実行/停止します。
・AUTORECrun 　AUTORECstop	作成した自動運転ファイルを実行/停止しつつ、ログを取得します。
・RECstart 　RECstop	モータのログ取得を開始/停止します。取得したログ情報からグラフ化可能です。
・加速度	任意の加速度を入力できます。
・減速度	任意の減速度を入力できます。
・acc設定	入力した任意の加速度/減速度をモータに送信します。

その他、設定したいモータパラメータがありましたらご相談ください。

●バイナリ―データ送受信

・binary	任意のバイナリーデータを入力できます。
・binarydata 　送信ボタン	入力した任意のバイナリーデータをモータに送信します。
・binary受信	モータから受信したデータを16進表記で表示します。

その他、各種機能を開発中・追加中です。
現在最新の機能・その他ご要望・ご質問がありましたら、ぜひお問い合わせください。
