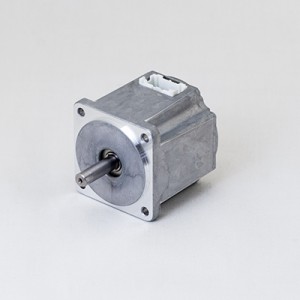

A1-SQ4RP (位置制御)


この製品仕様書をダウンロードする(PDF)

パルス列入力方式位置制御
シンプルサーボモータ

  • ギアヘッド対応
  • ドライバ・エンコーダ機能内蔵
  • パルス列入力方式位置制御対応
  • 位置制御シンプルサーボモータ
  • 小型、簡単、コストパフォーマンスに最も優れている次世代モータ
  • お客様のシーケンス制御をドライバのソフトウェアで実現可能
  • 設計・開発期間の短縮を出来ます。
型式 A1-SQ4RP
シャフト Dカット軸 ギヤ軸
外形寸法 □43×L41.2
定格出力 15W
電源入力 電圧 DC24V±10%

(DC12Vにも対応致しております。特性はお問い合わせください。)

定格入力電流 1.3A
最大入力電流 2.0A
瞬時最大トルク 0.08N・m
定格トルク 0.05N・m
定格回転速度 3000r/min
回転速度範囲 最大3000r/min
回転速度設定方法 パルス列入力
入力信号 偏差カウンタクリア、アラームリセット、励磁 CCW
方向回転パルス、CW方向回転パルス
出力信号 位置決め完了、アラーム、設定位置近傍
分解能 1800p/r
電気的停止位置精度 ±3.6°
保護機能 過過電流、過電圧、不足電圧、過熱、センサ異常、オーバーフロー
対応ギアヘッド S43G10(1/10)  S43G30(1/30)  S43G100(1/100)
