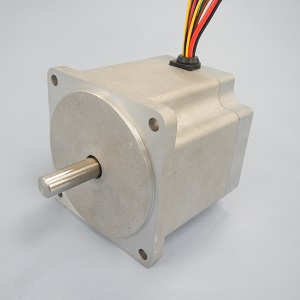

A1-SQ7RS
高出力ドライバ内蔵サーボモータ
- 速度・位置・トルク各制御対応可能
- エンコーダ機能付ドライバ内蔵
- 低コギング・低振動・低ノイズ
- お客様のシーケンス制御をドライバのソフトウェアで実現可能
| 型式 | A1-SQ7RS | |
|---|---|---|
| シャフト | Dカット軸 | |
| 外形寸法 | □79×L75 モータ取り付けインロー部 φ73 | |
| 定格出力 | 125W | |
| 電源入力 | 電圧 | DC24V±10% |
| 定格入力電流 | 6A | |
| 最大入力電流 | 12A | |
| 瞬時最大トルク | 1.6N・m | |
| 定格トルク | 0.5N・m | |
| 定格回転速度 | 2500r/min | |
| 回転速度範囲 | 最大3000r/min | |
| 回転速度設定方法 | ①内部ボリューム ②外部ボリューム ③外部制御電圧(0～5V) |
|
| 入力信号 | 回転方向切替、起動/停止、外部速度指令電圧 | |
| 出力信号 | アラーム信号、回転パルス | |
| 分解能 | ― | |
| 電気的停止位置精度 | ― | |
| 保護機能 | 過電流、過電圧、不足電圧、過熱 | |
| 対応ギアヘッド | ー | |
