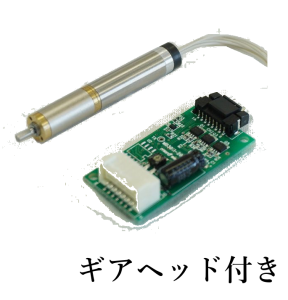

SL08R
ブラシレスサーボモータ&ギアモータ
- カテゴリー
- 暫定仕様品
- シリーズ
- 超小型サーボモータ(関連会社製品)
- 用途
- 通信制御 速度制御 位置制御
- ギアヘッド搭載可能
- 遊星歯車ギアヘッド搭載モータ
- マイコンを搭載し、レゾルバを内蔵した高機能でコストパフォーマンスに優れたブラシレスサーボモータ
- レゾルバ内蔵なので、外付けエンコーダなしで位置制御が可能
- コアレスでコギングレスなため、極低速~高速までスムーズな回転制御可能
- RS-485通信でパラメータ設定や運転指令の一括管理が可能
- 10台から小口、1000台単位の量産ロットのオーダーに対応。国内一貫生産で臨機応変な対応が可能。
基本仕様
型式 SL08R |
定格 | 無負荷電流 [A] |
起動トルク [mN・m] |
最大効率 [%] |
質量 [g] | ||||
---|---|---|---|---|---|---|---|---|---|
電圧 [V] |
出力 [W] |
電流 [A] |
回転速度 [r/min] |
トルク [N・m] | |||||
基本仕様 | DC12/24±10% | 1.5 | 0.38 | 20000 | 0.72 | 0.13 | 1.2 | 44.6 | 8 |
※本仕様は暫定特性値です。お客様におかれましては、実機を使⽤したテストを⾏い⼗分な性能評価をお願いします。
※電源電流値は電源電圧12V⼊⼒時の値となります。
ギアモータの仕様
ギアモータ型式 | ギア比 [1/x] |
定格 | 起動トルク [mN・m] |
質量 [g] |
||
---|---|---|---|---|---|---|
出力 [W] |
トルク [mN・m] |
回転速度 [r/min] | ||||
SL08RG16P 受注生産 | 16 | 0.55 | 8.4 | 625 | 14 | 12.2 |
SL08RG64P 標準 | 64 | 0.47 | 28.5 | 156 | 48 | 13.2 |
SL08RG256P 準標準 | 256 | 0.33 | 80 | 39 | 100 | 14.2 |
MG08シリーズギアヘッドの詳細な仕様を知りたい方はこちら(クリック)からご確認いただけます
※本仕様は暫定特性値です。お客様におかれましては、実機を使用したテストを行い十分な性能評価をお願いします。
※回転速度(カッコ内の数値)はギアの最大回転速度で制限された数値となります。
※起動トルクは電流リミッタにより制限されます。
