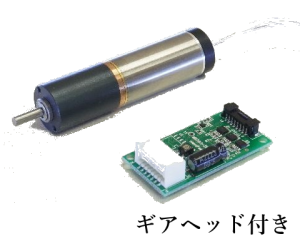

SL16R
ブラシレスサーボモータ＆ギアモータ
- カテゴリー
- 暫定仕様品
- シリーズ
- 超小型サーボモータ(関連会社製品)
- 用途
- 通信制御 速度制御 位置制御
- ギアヘッド搭載可能
- 遊星歯車ギアヘッド搭載モータ
- マイコンを搭載し、レゾルバを内蔵した高機能でコストパフォーマンスに優れたブラシレスサーボモータ
- レゾルバ内蔵なので、外付けエンコーダなしで位置制御が可能
- コアレスでコギングレスなため、極低速～高速までスムーズな回転制御可能
- RS-485通信でパラメータ設定や運転指令の一括管理が可能
- 10台から小口、1000台単位の量産ロットのオーダーに対応。国内一貫生産で臨機応変な対応が可能。
基本仕様
| 型式 SL16R |
定格 | 無負荷電流 [A] |
起動トルク [mN・m] |
最大効率 [%] |
質量 [g] | ||||
|---|---|---|---|---|---|---|---|---|---|
| 電圧 [V] |
出力 [W] |
電流 [A] |
回転速度 [r/min] |
トルク [mN・m] | |||||
| 基本仕様 | DC12/24±10％ | 4.4 | 0.65 | 7000 | 6 | 0.12 | 14 | 65.8 | 36 |
※本仕様は代表特性値です。お客様におかれましては、実機を使用したテストを行い十分な性能評価をお願いします。
※電源電流値は電源電圧12V入力時の値となります。
ギアモータの仕様
| ギアモータ型式 | ギア比 [1/x] |
定格 | 起動トルク [N・m] |
回転速度 調整範囲 [r/min] |
質量 [g] |
||
|---|---|---|---|---|---|---|---|
| 出力 [W] |
トルク [N・m] |
回転速度 [r/min] | |||||
| SL16RG84P 標準 | 84.29 | 1.8 | 0.25 | 70 | 0.4 | 0～83 | 64 |
MG16シリーズギアヘッドの詳細な仕様を知りたい方はこちら（クリック）からご確認いただけます
※本仕様は暫定特性値です。お客様におかれましては、実機を使用したテストを行い十分な性能評価をお願いします。
※電流リミッタによる制限値
