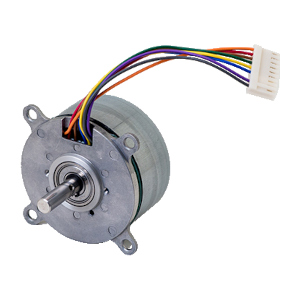

OT7HI
ドライバ別置き
アウターロータ型
ブラシレスモータ
- ドライバ別置き
- 高出力アウターロータ型
- ブラシレスモータ
- ポンプなど一定回転の御使用に最適
- 厚みが薄く省スペース設計可能
| 型式 | OT7HI-101 | |
|---|---|---|
| シャフト | Dカット軸 | |
| 外形寸法 | φ70×L36.1 | |
| 定格出力 | 40W | |
| 電源入力 | 電圧 | DC24V±10% |
| 定格入力電流 | 6.0A | |
| 最大入力電流 | 2.3A | |
| 起動トルク | 0.25N・m | |
| 定格トルク | 0.13N・m | |
| 定格回転速度 | 3000r/min | |
| 回転速度範囲 | 300～4000r/min | |
| 回転速度設定方法 | ①内部ボリューム ②外部ボリューム ③外部制御電圧(0～5V) ①〜③のいづれか一つ |
|
| 入力信号 | アラームリセット、回転方向切替、ブレーキ停止、起動/停止、 外部速度指令電圧 |
|
| 出力信号 | 回転パルス アラーム信号 | |
| 保護機能 | 過電流、過電圧、不足電圧、過熱、センサ異常、ロック検出 | |
| 対応ドライバ | SD8000B | |
※起動トルクは定格の半分以下の速度で瞬時出力出来るトルク
