SD8041B
コンパクト
DCブラシレスモータ用
ドライバ
- シリーズ
- SD8000シリーズ
- ドライバサイズは名刺サイズ以下
- 各種モータと組み合わせ可能
- 速度制御/位置制御/トルク制御は、用途に応じてご提供
- RS-485通信はオプション対応可
- ご希望のシーケンスにソフトウェアにてカスタマイズ対応します
- UL準拠品
基本仕様
| 型式 SD8041B |
定格 | 回転速度 制御範囲 [r/min] |
最大電流 [A] |
起動トルク [N・m] |
質量 [g] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 [V] |
電流 [A] |
回転速度 [r/min] |
トルク [N・m] | ||||||||
| 基本仕様 | DC12/24/36/48±10% | 3.6 | 3000 | 0.19 | 0～3000 | 7 | 0.4 | 100 | |||
| 保護機能 | 過熱・過電流・不足電圧・過電圧・センサ欠相 | ||||||||||
| オプション | RS485通信対応 | ||||||||||
| 位置制御機能 | 分解能:0.05°(7200P/R)・相対/絶対位置指令方式・EEPROM記憶機能 | ||||||||||
| トルク制御機能 | 制限トルク設定:0～最大トルク | ||||||||||
| I/O (デジタル入力) |
ポート数:3 | ・運転/停止 ・回転方向切替 ・アラームリセット （上記3ポートについて、それぞれ任意オプションポートに変更可能） |
|||||||||
| I/O (アナログ入力) |
ポート数:1 | 速度指令電圧 | |||||||||
| I/O (デジタル出力) |
ポート数:4 | (RS485通信使用時 2ポート) ・回転パルス ・アラーム ・オプション×2 （RS485通信使用時は、上記の内2ポートを使用） |
|||||||||
※仕様の数値は、DC24V・HPS4-301モータと組み合わせた際の数値となります。

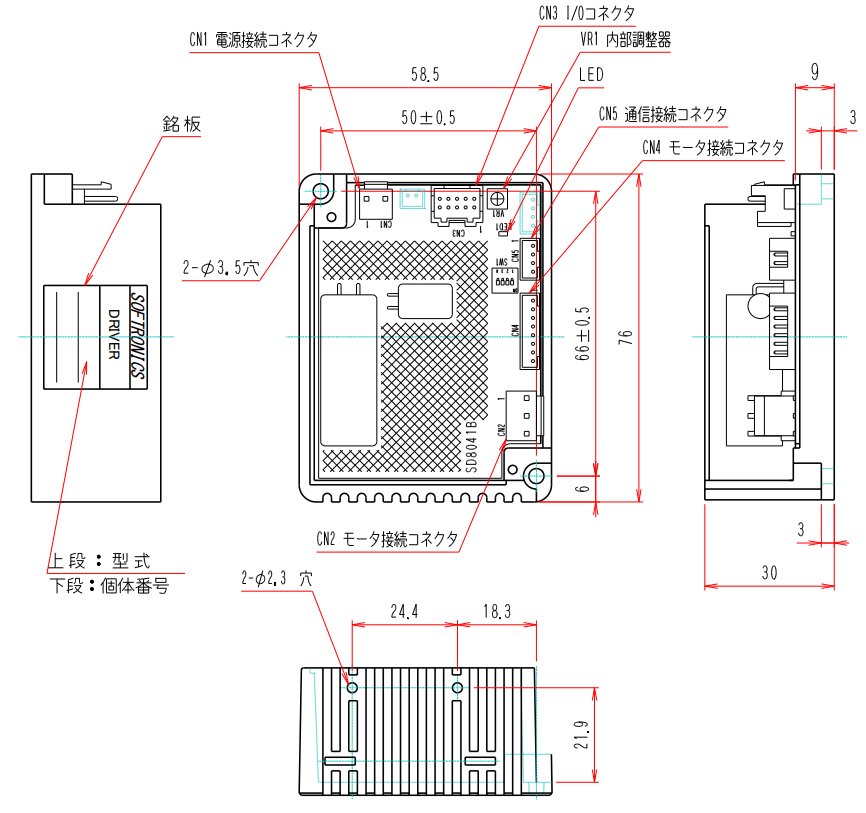

外観図
SD8041B 外観図
