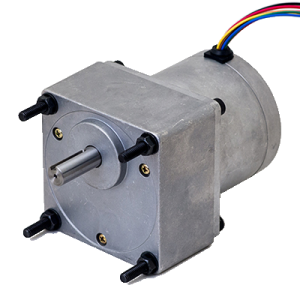

SQ7(ドライバ別置き)
ドライバ別置き
インナーロータ型
スタンダード
ブラシレスモータ
- スタンダードブラシレスモータ
- ギアヘッド対応
- ドライバ別置き
- 俊敏な制御に優れ、振動・騒音に有利
- お客様のシーケンス制御をドライバのソフトウェアで実現可能
- 設計・開発期間の短縮を出来ます。
■SQ7-101
| 型式 | SQ7-101 | |
|---|---|---|
| シャフト | Dカット軸 ギヤ軸 | |
| 外形寸法 | □86×L45 | |
| 定格出力 | 75W | |
| 電源入力 | 電圧 | DC24V±10% |
| 定格入力電流 | 4.5A | |
| 最大入力電流 | 6.0A | |
| 起動トルク | 0.35N・m | |
| 定格トルク | 0.25N・m | |
| 定格回転速度 | 3000r/min | |
| 回転速度範囲 | 300～3500r/min | |
| 回転速度設定方法 | ①内部ボリューム ②外部ボリューム ③外部制御電圧(0～5V) |
|
| 入力信号 | 回転方向切替、ブレーキ停止、外部速度指令電圧、起動/停止 | |
| 出力信号 | アラーム信号、回転パルス | |
| 分解能 | ― | |
| 電気的停止位置精度 | ― | |
| 保護機能 | 過電流、過電圧、不足電圧、過熱、センサ異常 | |
| 対応ドライバ | SD8000B | |
| 対応ギアヘッド | 90G15M(1/15) 90G15M(1/15) 90G30M(1/30) 90G60M(1/60) 90G120M(1/120) | |
※起動トルクは定格の半分以下の速度で瞬時出力出来るトルク
■SQ7-301
| 型式 | SQ7-301 | |
|---|---|---|
| シャフト | Dカット軸 ギヤ軸 | |
| 外形寸法 | □86×L71 (φ78×L72タイプもあり) |
|
| 定格出力 | 90W | |
| 電源入力 | 電圧 | DC24V±10% |
| 定格入力電流 | 5.5A | |
| 最大入力電流 | 7.0A | |
| 瞬時最大トルク | 0.45N・m | |
| 定格トルク | 0.3N・m | |
| 定格回転速度 | 3000r/min | |
| 回転速度範囲 | ～3000r/min | |
| 回転速度設定方法 | ①内部ボリューム ②外部ボリューム ③外部制御電圧(0～5V) |
|
| 入力信号 | 回転方向切替、ブレーキ停止、外部速度指令電圧、起動/停止 | |
| 出力信号 | アラーム信号、回転パルス | |
| 分解能 | ― | |
| 電気的停止位置精度 | ― | |
| 保護機能 | 過電流、過電圧、不足電圧、過熱、センサ異常 | |
| 対応ドライバ | SD8000B | |
| 対応ギアヘッド | 90G15M(1/15) 90G30M(1/30) 90G60M(1/60) 90G120M(1/120) |
|
※起動トルクは定格の半分以下の速度で瞬時出力出来るトルク
