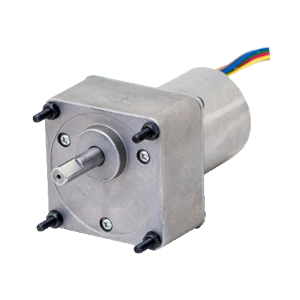

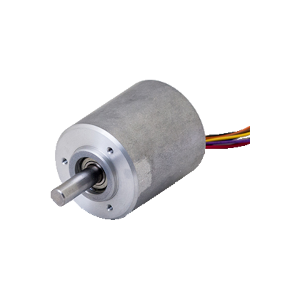

HPS4-1L （ドライバ別置き） (AC100Vにも対応)
ドライバ別置き
高密度巻線
高出力マグネット 使用
ブラシレスモータ
- ギアヘッド対応
- ドライバ別置き
- 高密度巻線・高出力マグネット採用により
- 小型高出力を実現
- DC・AC各種電源ドライバに対応し、
- 幅広い用途に御使用可能なハイパワーモータとなっております。
- お客様のシーケンス制御をドライバのソフトウェアで実現可能
- 設計・開発期間の短縮を出来ます。
■HPS4-101A
| 型式 | HPS4-101A | |
|---|---|---|
| シャフト | Dカット軸 ギヤ軸 | |
| 外形寸法 | φ45×L50.5 | |
| 定格出力 | 30W | |
| 電源入力 | 電圧 | DC24V±10% |
| 定格入力電流 | 2.0A | |
| 最大入力電流 | 4.5A | |
| 起動トルク | 0.2N・m | |
| 定格トルク | 0.1N・m | |
| 定格回転速度 | 3000r/min | |
| 回転速度範囲 | 300～3000r/min | |
| 回転速度設定方法 | ①内部ボリューム ②外部ボリューム ③外部制御電圧(0～5V) ④④PWM入力制御 ①～④のいずれか一つ |
|
| 入力信号 | アラームリセット、回転方向切替、ブレーキ停止、起動/停止、 外部速度指令電圧 |
|
| 出力信号 | 回転パルス、アラーム信号 | |
| 保護機能 | 過電流、過電圧、不足電圧、過熱、センサ異常、ロック検出 | |
| 対応ドライバ | SD8000シリーズドライバ | |
| 対応ギアヘッド | 60G6M(1/6) 60G10M(1/10) 60G25M(1/25) | |
※起動トルクは定格の半分以下の速度で瞬時出力出来るトルク
■HPS4-103
| 型式 | HPS4-103 | |
|---|---|---|
| シャフト | Dカット軸 ギヤ軸 | |
| 外形寸法 | φ45×L50.5 | |
| 定格出力 | 30W | |
| 電源入力 | 電圧 | AC100V±10% |
| 定格入力電流 | 0.9A | |
| 最大入力電流 | 2.0A | |
| 起動トルク | 0.2N・m | |
| 定格トルク | 0.1N・m | |
| 定格回転速度 | 3000r/min | |
| 回転速度範囲 | 300～3000r/min | |
| 回転速度設定方法 | ①内部ボリューム ②外部ボリューム ③外部制御電圧(0～5V) ④PWM入力制御 ①～④のいずれか一つ |
|
| 入力信号 | アラームリセット、回転方向切替、ブレーキ停止、起動/停止、 外部速度指令電圧 |
|
| 出力信号 | 回転パルス、アラーム信号 | |
| 保護機能 | 過電流、過電圧、不足電圧、過熱、センサ異常、ロック検出 | |
| 対応ドライバ | SD8011シリーズドライバ | |
| 対応ギアヘッド | 60G6M(1/6) 60G10M(1/10) 60G25M(1/25) | |
※起動トルクは定格の半分以下の速度で瞬時出力出来るトルク
